离心式风机的组成

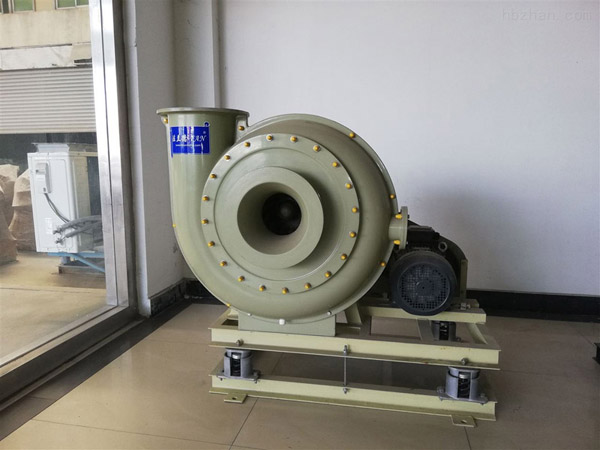

离心通风机主要由叶轮、机壳、进风口等部分配直联电机而组成。

1、叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢板制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。
2、机壳做成二种不同型式。一种机壳作为整体，不能拆开。一种的机壳制三开成式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为两半，用螺栓连接。
3、进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
4、传动部分由主轴、轴承箱、滚动轴承、带轮组成。
